EasyLine 4G - 48/72V 4G vonalszimulátor 1 bemenettel és 1 OC kimenettel

ASC Global
55.866Ft + ÁFA ( 70.950Ft )
Elérhetőség: Raktáron
Várható szállítás: 2023. február 07.

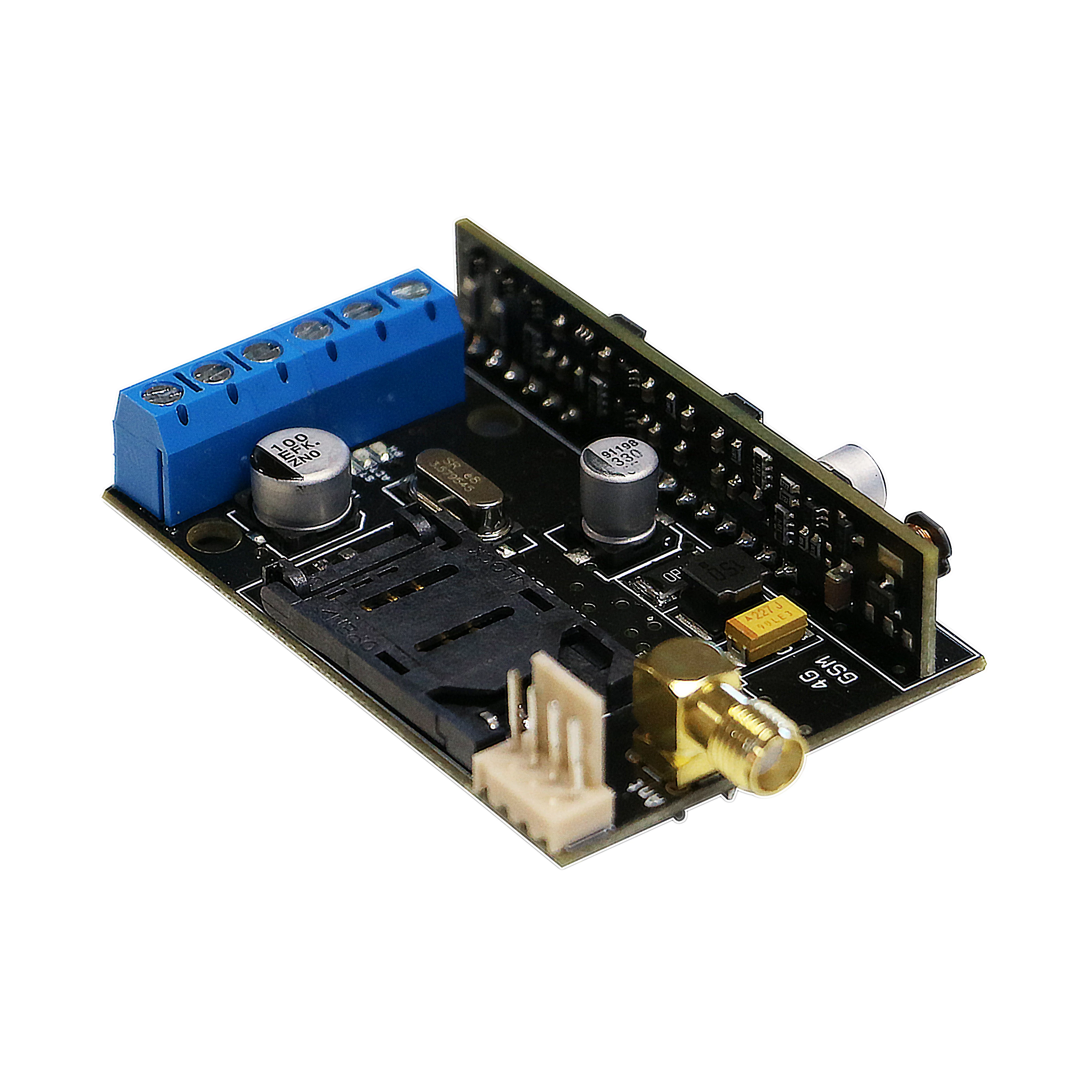

Miniatűr telefonvonal (PSTN) szimulátor (6 x 4 cm)

Az EasyLine 4G, a TIP/RING csatlakozáson teljes értékű (48V) vonalat biztosít a riasztóközpont felé, melyen keresztül a riasztóközpont be tud jelezni a távfelügyeleti vevő készülékre hanghíváson keresztül vagy akár a riasztóközpont hangüzenetét is elküldhetjük a végfelhasználónak. Az OC kimenetnek köszönhetően az elmentett telefonszámokkal vezérelhetjük a kimenetet, mellyel a riasztóközpontot élesíthetjük vagy akár hatástalaníthatjuk is. Vezetékes telefonvonal helyettesítésére alkalmas, telefonközpontnál vagy lifthívónál is. Bemeneti jelzés esetén értesítést küld.

  • TIP/RING csatlakozás a PSTN vonal szimulációhoz
  • Contact ID, 4/2 protokol továbbítása a riasztóközponttól
  • Kétirányú hang kommunikáció
  • 1 NO/NC kontaktus bemenet
  • SMS, hangüzenet továbbítás 8 telefonszámra bemeneti jelzés esetén
  • 1 OC kimenet, bistabil, monostabil vezérlés
  • Kimenet vezérlése 1000 telefonszámmal
  • PC-s programozás, firmware frissítéssel
Gyártói garancia
Gyártói garancia
Min. 2 év gyártói garancia vállalunk termékeinkre
Gyors kiszállítás
Gyors kiszállítás
Termékeinket raktárról szállítjuk ki rövid határidővel
Technikai támogatás
Technikai támogatás
Érthető és teljeskörű technikai támogatást biztosítunk termékeinkhez a magyar nyelvű leíráson és videókon túl
Több mint 10 év tapasztalat
Több mint 10 év tapasztalat
Termékeink gyártásában és fejlesztésében, több mint 10 éves múltra tekintünk vissza
Folyamatos fejlesztés
Folyamatos fejlesztés
Termékeinket és szolgáltatásainkat folyamatosan fejlesztjük, melyek elérhetőek régebbi termékeinkhez is
Vásárolja meg termékeinket 25%-os kedvezménnyel az "ASC25" kuponkódnak köszönhetően, melyet a pénztár felületen adhat majd meg a vásárlás összesítésénél.
55.866Ft + ÁFA ( 70.950Ft )

Leírás

PSTN vonal szimuláció

Teljes értékű PSTN vonal szimuláció érhető el vonali és csengetési feszültség generálásával, továbbá a DTMF hangok továbbításával. Ez a szabványos telefonvonal garantálja, hogy egyszerűen tudja a modult meglévő rendszerhez csatlakoztatni.

Kétirányú kommunikáció

A GSM modul kétirányú kommunikációra képes. Beérkező hívás esetén a TIP/RING pontokra kötött eszköz távoli elérése és programozása is lehetséges. Lifthívó berendezések számára is tudja biztosítani a megfelelő vonalat, így a liftben tartózkodó személlyel kétirányú kommunikációt tudunk folytatni.

Bemenet

1 darab bemenettel rendelkezik a modul. A bemenet típusa változtatható a GND ponthoz képes normál helyzetben zárt, azaz Normal Close (NC) vagy normál helyzetben nyitott, azaz Normal Open (NO). A bemenetre érkező jelzés esetén lehet SMS értesítést küldeni vagy telefonhívást indítani akár 8 telefonszámra. Az SMS és a hangüzenet szövegét a ProRead programmal tudja megadni/módosítani.

Kimenet

A kimenet típusa lehet monostabil, azaz egyállapotú (egy előre beállított ideig kapcsol, majd visszaáll az eredeti állapotba), vagy bistabil, azaz kétállapotú (csak újabb vezérlés esetén áll vissza az eredeti állapotába). A kimenet 300mA-rel terhelhető, és maximum 30V-os feszültség köthető rá.

Kimenet vezérlés

A kimenetet ingyenes hívással (rácsörgéssel) korlátlan számról, hívószámazonosítás esetén 1000 darab telefonszámról tudjuk vezérelni.

Programozás

A modult SMS parancsokkal vagy a ProRead program segítségével számítógéppel programozhatjuk. SMS parancson keresztül a biztonsági kód ismeretében lehet módosítani a modul beállításait anélkül, hogy fizikai hozzáférést kellene kialakítani.

Tápmonitor

Az EasyLine 4G eszköz képes a saját tápellátásának figyelésére, illetve probléma esetén értesítés küldésére. A programozói szoftverben beállíthatjuk, hogy mennyi legyen az a feszültség érték, amely alatt a modul riasztást küld. Riasztóközpontnál értesítést kaphatunk tápkimaradás esetén az akkumulátor állapotáról, illetve a tápkimaradás helyreállásáról, amennyiben a tápegységünk rendelkezik szünetmentes működést biztosító akkumulátorral. Ebben az esetben a tápfeszültség értékének beállításával megkülönböztethetjük, hogy a bemeneti táphibáról szeretnénk értesítést kapni vagy az akkumulátor állapotáról.

Életjel küldés

Életjel küldése értesíti a felhasználót a rendszer megfelelő működéséről.

Eseménynapló

Eseménynapló a legutóbbi 16.000 eseményt képes tárolni FILO (First in - last out) módon

Térerő kiolvasás

Térerő állapot ellenőrzését akár 1 órás felbontásban is megjeleníthető grafikonon, melyet a programozói szoftver segítségével láthatjuk.

 Modul állapotának ellenőrzése

 A modul állapotának lekérdezésekor az alábbi információkat tudhatja meg:

  • Bemenet állapota
  • Kimenet állapota
  • Tápfeszültség hibajelzése
  • Esetleges hiba/esemény kiírása (pl.: SIM kártya nincs behelyezve, SIM kártya PIN kóddal zárolva)
  • GSM kapcsolat státusza (pl.: Hálózatra feljelentkezve, Roaming, Nincs kapcsolat, Csatlakozás elutasítva)
  • Aktuális GSM hálózati térerő

 Az újabb fejlesztésben elérhető lesz a riasztóközponttól érkező Contact ID kódok szöveggé alakítása és SMS továbbítása 8 megadott telefonszámra. A ContactID üzenetet felhőbe is fogja tudni továbbítani, amiről Push és e-mail üzenetben kaphatunk értesítést, amennyiben az EasyLine 4G-ben adatkártyát használunk. A Cloud-os kapcsolat lehetővé fogja tenni, hogy a kimenetet applikációból is vezérelhessük, az állapot lekérdezés mellett.

Felhasználási területek:

  • Analóg telefonvonal helyett, vonalpótlónak
  • Riasztórendszerek és -központok mellé vonalszimulátorként
  • Vezérlés: riasztóközpont hatástalanítása/élesítése vagy kapuvezérlés, automatizálás
  • Telefonközpontoknál GSM/3G/4G vonal biztosítása
  • Lifthívóknál biztosítja a vonalat a vészhelyzeti kommunikációhoz

Termék jellemzők

Bemenetek (+ bővítővel): 1
Relé kimenetek (+ bővítővel):
Relé maximális terhelhetősége:
OC kimenetek (+ bővítővel): 1
OC kimenet terhelhetőség: max. 30V@300mA
Felhasználói telefonszámok jelzésküldéshez: 8
Felhasználói telefonszámok kimenet vezérléshez: 1000
Önálló jelzésküldés távfelügyeletre:

Felhasználói telefonszámok bejövő SMS-ek továbbítására:

/1
Átviteli csatorna: GSM/3G/4G/SMS
Hívószám azonosítás:
Riasztóközpont funkció (élesítés/hatástalanítás, be- és kilépési késleltetés):
Választható 24h zónák:
Bemeneti érzékenység állítás:
Konfigurálható bemenetek (NO/NC): NO/NC
Önálló SMS küldés felhasználói telefonszámokra tetszőleges szöveggel:
Távfelügyeleti telefonszámok:
Periodikus tesztjelentés küldés:

Rögzíthető hangüzenet küldés felhasználói telefonszámokra:

Riasztás küldés felhasználói telefonszámokra szirénahanggal:
Beépített belső óra:
Eseménylista / tárolt események száma:
GSM térerő mérése és óránkénti naplózása:

SMS generálás Contact ID kódokból és küldés felhasználói telefonszámokra (250 esemény és 250 zóna megkülönböztetése):

Állítható belső Contact ID kódok:
Telefonvonal szimuláció:
PSTN telefonvonal felügyelete:

Kimenet aktiválása ingyenes GSM hívással:

Biztonsági SMS jelszó:
Programozó szoftver (PC, Android):
Programozás módja: SMS / telefon
Akkumulátor csatlakoztatás lehetősége:
Áramfelvétel (nyugalmi/GSM adás): 80mA/1000mA
Szimulált vonali/csengetési feszültség: 48 VDC / 72 VDC
Tápfeszültség tartomány: 9-24VDC

Paraméterek

Tápfeszültség 9-24 VDC
Készenléti áramfelvétel 80 mA
Maximum áramfelvétel 1000 mA
Open Collectoros kimenet max. 30 V@300 mA
GSM modul típusa SIMCOM A7672
GSM frekvenciák TDD-LTE B38/B40/B41, FDD-LTE B1/B3/B5/B7/B8/B20, WCDMA/HSDPA/HSPA+ B1/B5/B8, GSM/GPRS/EDGE 900/1800 MHz
SIM kártya használat hálózatfüggetlen modul
GSM antenna típus SMA csatlakozós (a csomag tartalmazza)
Méret 62 x 42 x 16 mm, csomagolva:132 x 128 x 32 mm
Működési hőmérséklet -20°C – +50°C
