Solar Fiber - PV Solar napelem védelmi rendszer

ASC Global
72.263Ft + ÁFA ( 91.773Ft )
Elérhetőség: Raktáron
Várható szállítás: 2024. május 22.

SOLAR FIBER optikai szálas napelem védelmi rendszer

Napelemek védelmére lett kifejlesztve, melynek köszönhetően értesítést kaphatunk (hurok szakadás) esetén a nap 24 órájában. Az optikai szál közvetlenül a központhoz csatlakozik, amely érzékeli a szál elvágását. Az optikai szálat fizikailag el kell vágni riasztáshoz, az időjárási körülmények (például szél, eső vagy hó), nem váltanak ki téves riasztást. A műanyag szigetelésű optikai szálat nem befolyásolja semmilyen elektromágneses zaj. Egy szál hossza maximálisan 300m lehet, viszont több azonos típusú központ összekapcsolásával növelhetjük a távolságot.
A lopásjelző rendszer 3 részből áll:
- A központ fényjelet küld és ellenőrzi annak vételét, riasztást generál, ha a kábel elszakad
- A műanyag szálas optikai kábel (UV-szűrőkkel, közvetlen napfényre szerelhető), amely továbbítja a fényjelet
- Kiegészítő elemek, melyek az optikai szálat a napelemekhez rögzítik (menetes csavarok, rögzítők)

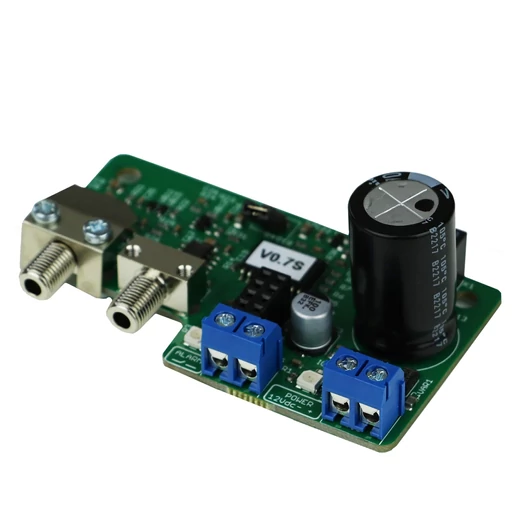

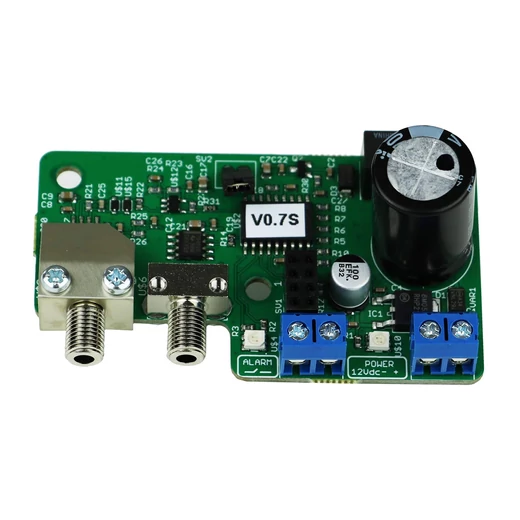

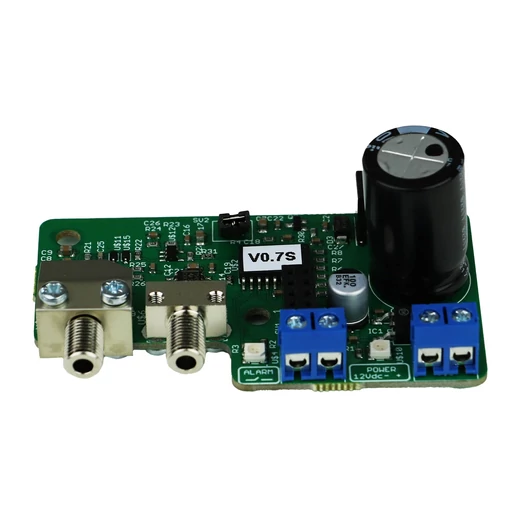

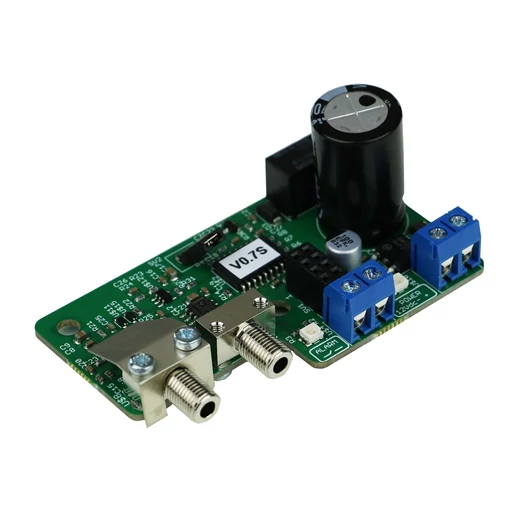

Csatlakozók:

  • Optikai kimenet (RX)
  • Optikai kimenet (TX)
  • Riasztás kimenet (relé)
  • Szabotázs kapcsoló
Gyártói garancia
Gyártói garancia
Min. 2 év gyártói garancia vállalunk termékeinkre
Gyors kiszállítás
Gyors kiszállítás
Termékeinket raktárról szállítjuk ki rövid határidővel
Technikai támogatás
Technikai támogatás
Érthető és teljeskörű technikai támogatást biztosítunk termékeinkhez a magyar nyelvű leíráson és videókon túl
Több mint 10 év tapasztalat
Több mint 10 év tapasztalat
Termékeink gyártásában és fejlesztésében, több mint 10 éves múltra tekintünk vissza
Folyamatos fejlesztés
Folyamatos fejlesztés
Termékeinket és szolgáltatásainkat folyamatosan fejlesztjük, melyek elérhetőek régebbi termékeinkhez is
Vásárolja meg termékeinket 25%-os kedvezménnyel az "ASC25" kuponkódnak köszönhetően, melyet a pénztár felületen adhat majd meg a vásárlás összesítésénél.
72.263Ft + ÁFA ( 91.773Ft )

Leírás

Általános leírás

A lopásjelző biztonsági rendszer hurokként működik: a műanyag szigetelésű optikai szál a napelem panelekhez rögzítve felfűzi azokat egy körre. Az optikai szál közvetlenül egy központhoz csatlakozik, amely érzékeli a szál elvágását. Ha egy lopási kísérlet megszakítja az üvegszálat, az aktuális optikai központ észleli a fényjel megszakadását és riasztást indít el. A központ 0 és -30 dB optikai teljesítmény között működik tökéletesen. (250 méteren 25dB a csillapítás).

A SOLAR FIBER központoktól külön-külön beállíthatjuk az értesítéseket hurkonként egyetlen jumper segítségével, ezáltal a jelzéseket meg tudjuk különböztetni. Adott esetben egy központhoz kapcsolt GSM modullal akár egyedi üzeneteket is megadhatunk.

Az optikai kábel csillapítása

A műanyag optikai szál olyan polimer anyag, amely belülről átereszti a fényt, és fényjel továbbítására is alkalmas. Miközben ez a jel a szál mentén terjed, fokozatosan elveszíti az erejét: ezt nevezik csillapításnak.
Az optikai szálban minden méteren csillapítással kell számoljunk (= optikai teljesítményvesztés): minél több optikai szálat helyeznek el, annál több lesz a csillapítás, ezáltal kisebb lesz az optikai teljesítmény a szál végén.
Az optikai szál beépítésével kapcsolatos kiegészítők (pl. túlfeszített kábelkötegelők, feszítőcsavarok stb.) növelik annak csillapítását.



Csatlakozási sémák

A SOLAR FIBER rendszer nem igényel különleges beállításokat. Az alábbi módokon telepíthetőek:

  • adó-vevő mód (adó+vevő): ha az optikai szálat hurokként fektetik le és ugyanabba az eszközbe tér vissza. Az optikai szál megszakadásakor a fény megszűnik, ezzel jelzést generál.
  • adó (TX) vagy vevő (RX) mód: ha az optikai szálat közvetlenül egy másik eszközbe csatlakoztatjuk (hurok nélkül)
  • erősítő mód: ha az optikai szál ugyanarra az eszközre lép be és ki, amely további 300 m-re (kb.) erősíti a jelet.

Riasztásjelzés

Minden SOLAR FIBER központ normál zárt (NC) elektromos érintkezésű riasztási kimenettel rendelkezik. A központok sorba kapcsolhatóak riasztási zónáikat külön vagy csoportosan tartva. A riasztási kimenet adatai: 0.5 A/24 VAC, 0.5A/24 VDC

Paraméterek

Védettség IP55; IK07; optikai kábel max. hőmérséklet 750°C
Működési tartomány (meter / dB) 0-300m* (max 30dB)
Optikai teljesítmény felhasználás 30dB
Riasztási relé kimenet 0.5 A/24 VAC 0.5A/24 VDC
Tápfeszültség (DC) 9-12 VDC ± 5%
Működési hőmérséklet** -20°C ~ 60°C
Páratartalom 5 és 90% között
Fogyasztás 12VDC 110mA max
Max. Teljesítmény 1.3W
Súly és méretek IP55 burkolatban 500g ; 19x13x8 cm
Optikai csatlakozó típusa F-SMA
EMI/RFI minősítések EMC 2014/30/UE FCC Class B:verification level part 15
Szabotázs elleni érzékelő Független, mechanikus szabotázs érzékelő
A tápegység nem lehet nagyobb teljesítményű 15W-nál.
Optikai szál SI-POF (980/1000)
Numerikus apertúra (NA) 0.46+-0.025
Max. csillapítás @525nm/@650nm 100dB/km 150dB/km
Sávszélesség 30MHz 100m-en
Csupaszított optikai szál átmérője 1mm/2.2mm ± 0.1mm
Min. hajlítási sugár 25mm 25°C-on
Szigetelés UV álló mérőjelzéssel
Súly 6kg/km
Max. húzóerő 65N 25°C-on
Működési hőmérséklet** -40°C +85°C
Tűzvédelem EMI/RFI Teljes
Reakció tűz esetén ECA
* Ez a távolság akkor érhető el, ha a telepítést megfelelően végzik (525 nm-en a szál csillapítása 0,1 dBm-nél kisebb). A hajlítások, az éleken lévő átvezetések, a rosszul elhelyezett vagy túlfeszített kábelkötegelők és a szálon kialakuló mechanikai igénybevételek növelhetik az optikai jel csillapítását, akár jelentősen is csökkenthetik a maximális működési tartományt, a rendszer megfelelő működését is meggátolhatják.
** Alacsony hőmérsékleten történő beépítés során a szál merevebb és kevésbé rugalmas, ezért nagyobb odafigyelést igényel.
